長盛CS9917AX程控超高壓分析儀

隨著國家行業和標準的變化，現在對安規測試要求已經發展至高電壓、大電流條件下進行安規的各項測試。為解決此類客戶的測試要求，我公司提供程控10kV交直流測試解決方案。此方案是基于操作性、實用性、專業性、安全性為一體的安規測試儀。同時滿足《GB725.1-2013低壓成套設備和控制第1部分：總則》中電氣安規測試要求。

產品描述

隨機附件

技術參數

產品資料

◆安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。
◆OSC為檢測測試過程中是否有開路（接觸不良）或短路（待測物短路）的情形發生,可判斷最小10pF的容性負載。
◆由DDS產生標準正弦波，線性功放驅動輸出，輸出電壓波形純凈、失真度小，優于2%。
◆快速的電壓建立時間：
（1）交流輸出電壓的建立時間為126ms；
（2）步與步之間的時間最小為450ms。
◆具有0.4ms 快速切斷功能。
◆交流耐壓測試電流最小分辨率為0.1uA，直流耐壓測試電流最小分辨率為0.001uA。
◆輸出電壓具有正常模式和梯度模式。正常模式是指設置多步輸出電壓測試時，前一步測試時間結束后，輸出電壓由設定值降為0后在輸出下一步的輸出電壓。梯度模式是指設置對不輸出電壓測試時，前一步測試時間結束后，輸出電壓并不降為0，而是根據下一步的設置電壓值直接調整到設定的電壓輸出。
◆電流測量端可選擇接地模式或浮地模式。接地模式是指電流測量端與機殼連接在一起，這種模式主要應用于快速測試系統中。浮地模式是指電流測量端懸浮，不與機殼連接在一起，這種模式應用于測量精度高的場合。
◆可自動把測試結果保存在測試儀內，便于用戶查驗測試結果；也可與RS232接口連接把測試測試結果導入到EXCEL表格中進行數據的統計、分析。
◆可設置電壓上升時間、測試時間、電壓下降時間及間隔時間。
◆PLC接口測試信號即可輸出24V電平,亦可輸出觸點。
◆具有列表顯示功能，當測試步驟大于2時，測試結束后，測試儀能自動顯示每一步的測試結果。

未找到相應參數組，請于后臺屬性模板中添加

型號				CS9917AX		CS9917BX	CS9917CX		CS9917DX
測試模式				AC		DC	AC/DC		AC/DC
ACW	輸出電壓		范圍	0.500kV～10.00kV			0.500kV～10.00kV
			精度	±（2％讀值+5V）			±（2％讀值+5V）
			分辨率	1V			1V
	最大輸出功率			500VA			200VA	500VA
	最大額定電流			50mA			20mA	50mA
	下限電流范圍			0～49.9mA			0～19.99mA	0～49.9mA
	電流檔位			200uA、2mA、20mA、50mA			200uA、2mA、20mA	200uA、2mA、20mA、50mA
	輸出波形			正弦波
	輸出波形失真度			≤2%（空載或純阻性負載）
	波峰因數			1.3～1.5
	輸出信號類型			DDS+功放
	電壓上升時間			0，0.3s～999.9s 0=電壓上升時間關
	測試時間			0，0.3s～999.9s 0=連續測試
	電壓下降時間			0，0.3s～999.9s 0=電壓下降時間關
	間隔時間			0.0s～999.9s 0=間隔時間關
	輸出電壓模式			N模式、G模式
DCW	輸出電壓		范圍		0.500kV～10.00kV
			精度		±（2％讀值+5V）
			分辨率		1V
	最大輸出功率				200W		100W
	最大額定電流				20mA		10mA
	電流檔位				2uA、20uA、200uA、2mA、10mA(20mA)
	紋波系數				≤5%（6kV/電流滿量程）
	放電時間				≤200ms
	最大充電電流				20mA		10mA
	電壓上升時間				0，0.3s～999.9s 0=電壓上升時間關
	測試時間				0，0.3s～999.9s 0=連續測試
	電壓下降時間				0，0.3s～999.9s 0=電壓下降時間關
	間隔時間				0.0s～999.9s 0=間隔時間關
	延時報警時間				0，0.3s～999.9s 0=延時報警時間關
	輸出電壓模式				N模式、G模式
電壓表	范圍			0.500kV～10.00kV
	精度			±（2％讀值+5V）
	分辨率			1V
	顯示數值			均方根值
電流表	測量范圍	AC		0 ～ 50mA
		DC		0 ～ 20mA
	分辨率	AC		200uA檔：0.1uA, 2mA檔：1uA, 20mA檔:10uA 50mA檔：100uA
		DC		2uA檔： 0.001uA, 20uA檔： 0.01uA, 200uA檔：0.1uA, 2mA檔： 1uA, 20mA檔： 10uA
	測量精度			≥2mA為±（2%+5個字），<2mA為±（3%+5個字）
	偏移功能			測試線及附件的的電流可以被減去。
	測試模式			GND模式：RETURN端接機殼 FLOAT模式：RETURN端不接機殼
計時器	范圍			0～999.9s
	分辨率			0.1s
	精度			±（0.1%+50ms）

上一個

長盛CS9911AS、CS9911BS、CS9912AS、CS9912BS、CS9913AS、CS9913BS、CS9914AS、CS9914BS 程控耐壓測試儀

下一個

電阻類測試儀

電源、電子負載、功率計

聯系我們

010-66171510 / 13021139387

13146921123 / 15510602385

地址：北京市西城區西四南大街103號

郵箱：hlyb@hlyb.com

點擊跳轉淘寶網店

名稱	型號	圖片	類型	描述

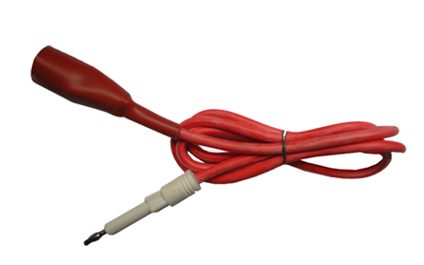

程控高壓測試夾	CS26009-2		標配	1個

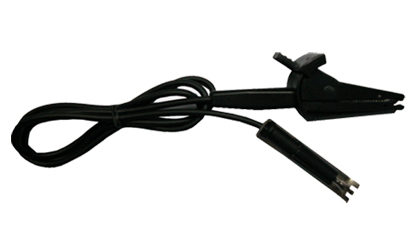

程控電流測試夾	CS26009-3		標配	1個

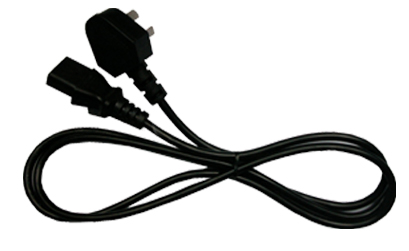

電源線	CS26031-1		標配	1個

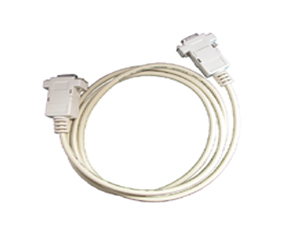

數據連接線	CS26023-1		選配	1個

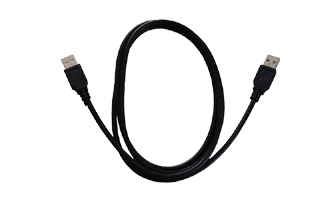

USB接口電纜	CS26027-1		選配	1個

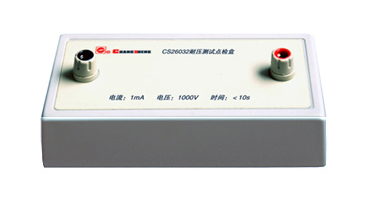

耐壓點檢盒	CS26032		選配	1個
